FOXBORO  FBM202   毫伏输入接口组件

如果您需要咨询或购买，请将产品型号发送到我的邮箱或直接打电话给我。

首页  ꄲ  过程自动化  ꄲ  Foxboro  ꄲ  FBM202

ꁆꁇ

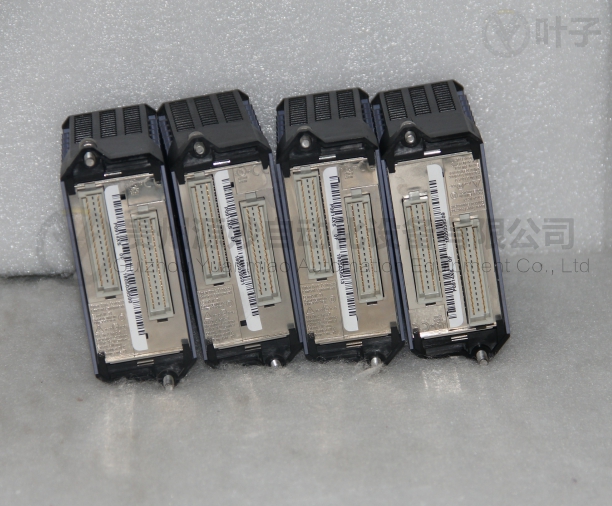

FBM202

8 通道热电偶 / 毫伏输入接口组件

热电偶/MV输入接口组件具有八路隔离的热电偶输入通道以及一路隔离RTD参考温度补偿通道（作为冷端温度传感器）。每路热电偶／MW通道接受用于多种范围的标准热电偶信号，并提供全量程断偶指示特性。每个模拟量输入与其它通道和地线间完全隔离。

FBM202采用密集型设计，采用坚固的的一次成型的铝合金外壳作为电子线路的保护层。

ꄴ上一个： FBM203

ꄲ下一个： FBM201

热电偶/MV输入接口组件具有八路隔离的热电偶输入通道以及一路隔离RTD参考温度补偿通道（作为冷端温度传感器）。每路热电偶／MW通道接受用于多种范围的标准热电偶信号，并提供全量程断偶指示特性。每个模拟量输入与其它通道和地线间完全隔离。

       FBM202采用密集型设计，采用坚固的的一次成型的铝合金外壳作为电子线路的保护层。

       机柜是特殊设计的，能提供各类环境保护,以及由ISA标准S71.04定义的危险场合的FBM安装。

       该组件完成来自现场传感器的电气输入信号与可选冗余的现场总线之间接口所需的信号转换。该组件执行模拟量输入应用程序，该程序提供的组态选项为模拟量输入信号的集成时间和分辨率限制。

        为提高精度，该组件在每个通道都包含的SIGMA－DELTA  数据转换，它可以提供每一个模拟输入通道每25MS采样一次，并可组态通道过滤器减少过程噪声和电源线性频率。

       发光二极管指示灯（LEDS）安装在该组件的正面，提供现场总线组件功能的运行状态显示。

       该组件可以被任意插拔／更换而不需要改变现场设备的接线端子电缆或电源、通讯电缆。

l  现场总线通讯

  与主控制站的通讯是通过可选冗余的10MBPS的以太网总线，现场总线通讯模块（FCMS）一头用来连接符合2MBPS通讯规程的FBMS卡件，另一头连接符合10MBPS 通讯规程的以太网现场总线。FBM202接受的通信信息来自于冗余的以太网现场总线上任何路径（A或B）一旦一条路径失败或被系统切换。组件能在执行的路径上继续通讯。

基板组件安装

         组件安装采用DIN导轨基板式安装方式。该基板最多可容纳8个现场总线组件。基板可以选用D型导轨或支架安装，并可以安装冗余现场总线信号连接器，独立的冗余DC电源和端子电缆。

FBM01 P0400DA 0-20MA Input 8AI

FBM02 P0400YC thermocouple/millivolt input 8AI

FBM03 P0400YD thermal resistance input (three wire/four wire system) 8AI

FBM04 P0400YE 0-20MA I/O 4AI/4AO

FBM05 P0400YF redundancy 0-20MA input/output 4AI/4AO

FBM06 P0400YG frequency input/0-20MA output 4PI/4AO

FBM07 P0400YH contact/DC voltage input 16DI

FBM08 DM400YJ (P0400YJ) 120VAC AC status input 16DI

FBM09 CM400YK (P0400YK) contact/DC voltage input/contact output 8DI/8DO

FBM10 DM400YL (P0400YL) 120VAC AC status input/contact output (2A) 8DI/8DO

FBM11 CM400YM (P0400YM) 240VAC AC status input/contact output (1A) 8DI/8DO

FBM12 CM400YN (P0400YN) contact/DC voltage input extension 16DI

FBM13 DM400YP (P0400YP) 120VAC AC status input extension 16DI

FBM14 CM400YQ (P0400YQ) contact/DC voltage input/contact output extension 8DI/8DO

FBM15 DM400YR (P0400YR) 120VAC AC status input/contact output extension (2A) 8DI/8DO

FBM16 CM400YS (P0400YS) 240VAC AC status input/contact output extension (1A) 8DI/8DO

FBM17 DM400YT (P0400YT) 0-10V DC voltage/contact input/output 4AI/2AO/4DI/4DO

FBM18 P0400YV transmitter input 8AI
