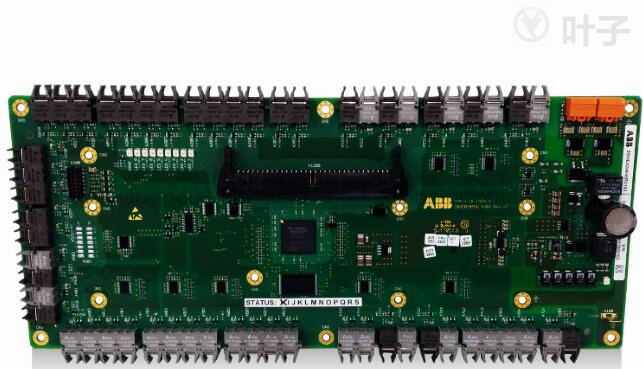

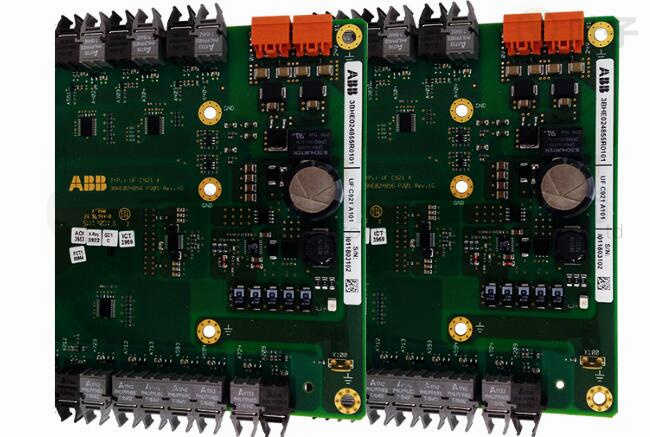

3BHE024855R0101 UFC921A101 接口板

UFC921A101 3BHE024855R0101逆变器是把直流电能(电池、蓄电瓶)转变成定频定压或调频调压交流电( -般为220V,50Hz正弦波)的转换器。它由逆变桥、控制逻辑和滤波电路组成。广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱,录像机、按摩器、风扇、照明等。在国外因汽车的普及率较高外出工作或外出旅游即可用逆变器连接蓄电池带动电器及各种工具工作。通过点烟器输出的车载逆变是20W、40W、 80W、 120W到150W 功率规格。再大一些功率逆 变电源要通过连接线接到电瓶上。把家用电器连接到

电源转换器的输出端就能在汽车内使用各种电器。可使用的电器有:手机、笔记本电脑、数码摄像机、照像机、照明灯、电动剃须刀、CD机、游戏机、掌上电脑、电动工具、车载冰箱及各种旅游、野营、医疗急救电器等。

UFC921A101 3BHE024855R0101逆变器是一种DC to AC的变压器,它其实与转化器是一种电压逆变的过程。转换器是将电网的交流电压转变为稳定的12V直流输出,而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电;两个部分同样都采用了用得比较多的脉宽调制( PWM )技术。其核心部分都是一个PWM集成控制器, Adapter用的是UC3842 ,逆变器则采用TL5001芯片。TL5001的工作电压范围3.6 ~40V ,其内部设一个误差放大器,一个调节器、振荡器、有*区控制的PWM发生器、低压保护回路及短路保护回路等。输入接口部分:输入部分有3个信号， 12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供 , ENB电压由主板上的MCU提供,其值为0或3V ,当ENB=0时,逆变器不工作,而ENB=3V时,逆变器处于正常工作状态;而DIM电压由主板提供,其变化范围在0 ~ 5V

之间，将不同的DIM值反馈给PWM控制器反馈端,逆变器向负载提供的电流也将不同, DIM值越小,逆变器输出的电流就越大。

UFC921A101 3BHE024855R0101电压启动回路: ENB为高电平时,输出高压去点亮Pane|的背光灯灯管。

PWM控制器:有以下几个功能组成:内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

UFC921A101 3BHE024855R0101直流变换:由MOS开关管和储能电感组成电压变换电路,输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作,使得直流电压对电感进行充放电,这样电感的另-端就能得到交流电压。

LC振荡及输出回路:保证灯管启动需要的1600V电压,并在灯管启动以后将电压降至800V。

输出电压反馈:当负载工作时,反馈采样电压,起到稳定I逆变器电压输出的作用。

大量供应原装进口DCS系统的配件，PLC系统的配件。
主营：本特利，英维思，伍德沃德，福克斯波罗、西屋、瑞恩、施耐德莫迪康、ABB、AB、西门子、摩托罗拉、GE发那科、安川、博世力士乐，ACSO，YOKOGAWA横河，力士乐等各大品牌的DCS系统配件，机器人系统配件，大型伺服系统备件
 ============================================================================== 工控产品基本上都有，无法找到的商品可以联系客服帮您查询
