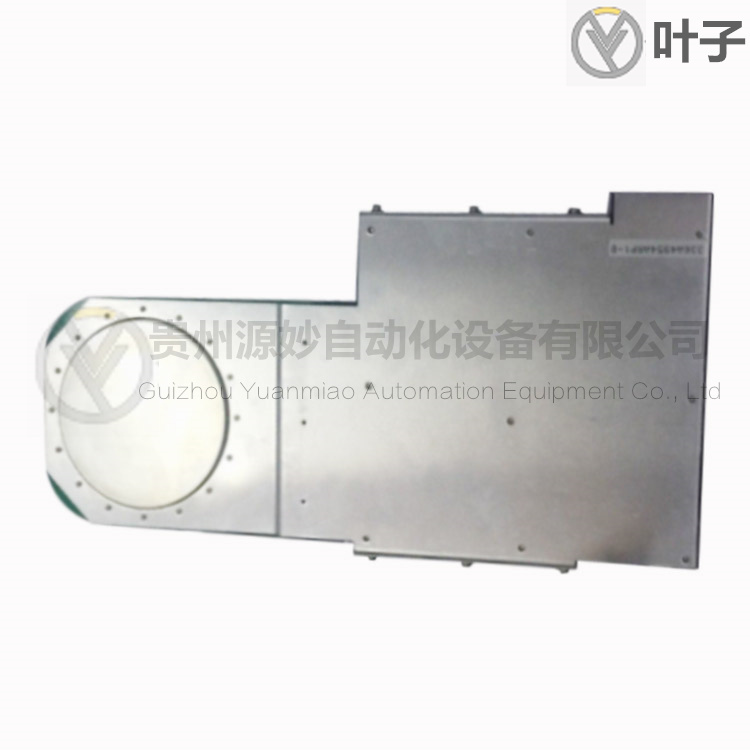

ABB 5SHX2645L0002/3HB012961R0001直流调速中压板

IGCT是将GTO芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点，在导通阶段发挥晶闸管的性能，关断阶段呈现晶体管的特性。IGCT具有电流大、阻断电压高、开关频率高、可靠性高、结构紧凑、低导通损耗等特点，而且造成本低，成品率高，有很好的应用前景。

产品概述:

己用于电力系统电网装置(100MVA)和的中功率工业驱动装置(5MW)IGCT在中压变频器领域内成功的应用了11年的时间(到09年为止)，由于IGCT的高速开关能力无需缓冲电路，因而所需的功率元件数目更少，运行的可靠性大大增高。IGCT集IGBT(绝缘门极双极性晶体管)的高速开关特性和GTO(门极关断品闸管)的高阻断电压和低导通损耗特性于一体，一般触发信号通过光纤传输到IGCT单元。

在ACS6000的有缘整流单元的相模块里，每相模块由IGCT和二极管、钳位电容组成，由独立的门极供电单元GUSP为其提供能源。

ABB可控5SHY4045L0004 5SHX2645L0004模块IGCT配置若测得元件阴阳极正反向已短路，或阳极与控制极短路，或控制极与阴极反向短路，或控制极与阴极断路，说明元件已损坏。可控硅是可控硅整流元件的简称，是一种具有三个PN结的四层结构的大功率半导体器件。实际上，可控硅的功用不仅是整流，它还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电，等等。可控硅和其它半导体器件一样，其有体积小、效率高、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。在有电噪声的环境中，如果栅极上的噪声电压超过VGT，并有足够的栅电流激发可控硅(晶闸管)内部的正反馈，则也会被触发导通。应用安装时，首先要使栅极外的连线尽可能短。当连线不能很短时，可用绞线或屏蔽线来减小干扰的侵入。在然后G与MT1之间加一个1KΩ的电阻来降低其灵敏度，也可以再并联一个100nf的电容，来滤掉高频噪声。2、关于转换电压变化率当驱动一个大的电感性负载时，在负载电压和电流间有一个很大的相移。当负载电流过零时，双向可控硅(晶闸管)开始换向，但由于相移的关系，电压将不会是零。所以要求可控硅(晶闸管)要迅速关断这个电压。如果这时换向电压的变化超过允许值时，就没有足够的时间使结间的电荷释放掉，而被迫使双向可控硅(晶闸管)回到导通状态。

ABB 3BHB003154R0101

ABB 3BHB003688R0001

ABB 3BHB003688R0101

ABB 3BHB003689

ABB 3BHB004027R0101

ABB 3BHB005171R0101

ABB 3BHB005243R0105

ABB 3BHE009681R0101

ABB 3BHE021951R0124

ABB 3BHE024747R0101

ABB 3BHE027632R0101

ABB 3BHE039203R0101
