BENTLY 3500/45 通道监视器

135137-01是-个带有内部终端的位置/O模块,用于前置器、RPT或DC LVDT。它是由本特利内华达设计和开发的。它是3500/45监控系统的一部分。该位置监视器是一个4通道装置 ,可接收来自旋转电位计、接近传感器、DC线性可变差动变压器、交流线性可变差动变压器和旋转位置传感器(RPT)的输入。

位置监视器的主要功能是提供以下功能:

●通过持续比较监控参数和预定义报警设定值来触发报警,从而保护机器。

●操作和维护人员的重要机器知识

3500/1 5交流和DC电源接受大范围的输入电压,并将其转换为其他3500模块可接受的电压。以下电源可用于3500系列机器保护系统: -通用交流

电源-高压DC电源-低压DC电源

GE / Bently Nevada 3500/05系统机架设计可容纳所有3500监视器模块和机架电源。它允许各种3500模块相互通信,并允许电源根据需要向每个模块分配电源。全尺寸机架:19英寸EIA机架,带有14个可用模块插槽2。迷你机架:12英寸机架,带7个可用模块插槽3500个机架以三种格式制造:1 .面板安装:这种机架格式安装在面板的矩形切口上,并使用机架附带的夹具固定在面板上。布线连接和I/O模块可从机架后部进行操作。

2.机架安装:这种机架格式将3500机架安装在19英寸EIA导轨_上。布线连接和I/O模块可从机架后部进行操作。3 .隔板安装:当无法从机架后部进行操作时,这种机架格式可将机架安装在墙壁或面板上。布线连接和I/O模块可从机架的前面接触到。3500/05微型机架没有这种格式。 电源和机架接口模块必须位于最左边的机架位置。剩余的14个机架位置(微型机架的7个机架位置)可用于任何模块组合。

特点:-容纳所有3500监视器模块和机架电源-以(2)种尺寸制造:全尺寸机架和微型机架以(3)种格式制造:面板安装、机架安装和隔板安装- 7或14个机架位置

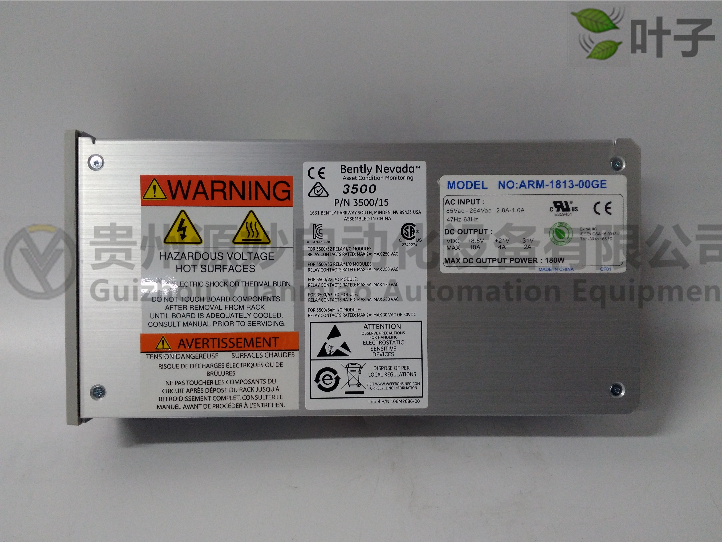

Bently Nevada 3500/15电源是半高模块,必须安装在机架左侧的指定插槽中。3500机架可以包含一个或两个交流和DC任意组合的电源。任一

电源都可以为整个机架供电。当两个电源安装在一个机架中时 ，下面插槽中的一个充当主电源，上面插槽中的另一个充当备用电源。如果安装，

第二个电源是主电源的备份。只要安装了第二个电源,移除或插入任一电源模块都不会中断机架的运行。3500/15电源接受大范围的输入电压，

并将其转换为其他3500模块可接受的电压
